自控温电热带安装规范（详细）

自控温电热带系统安装前应仔细阅读安装说明，确保应按要求使用所有人的人身保护设备，安装说明随产品提供，也可来电咨询我司获取。

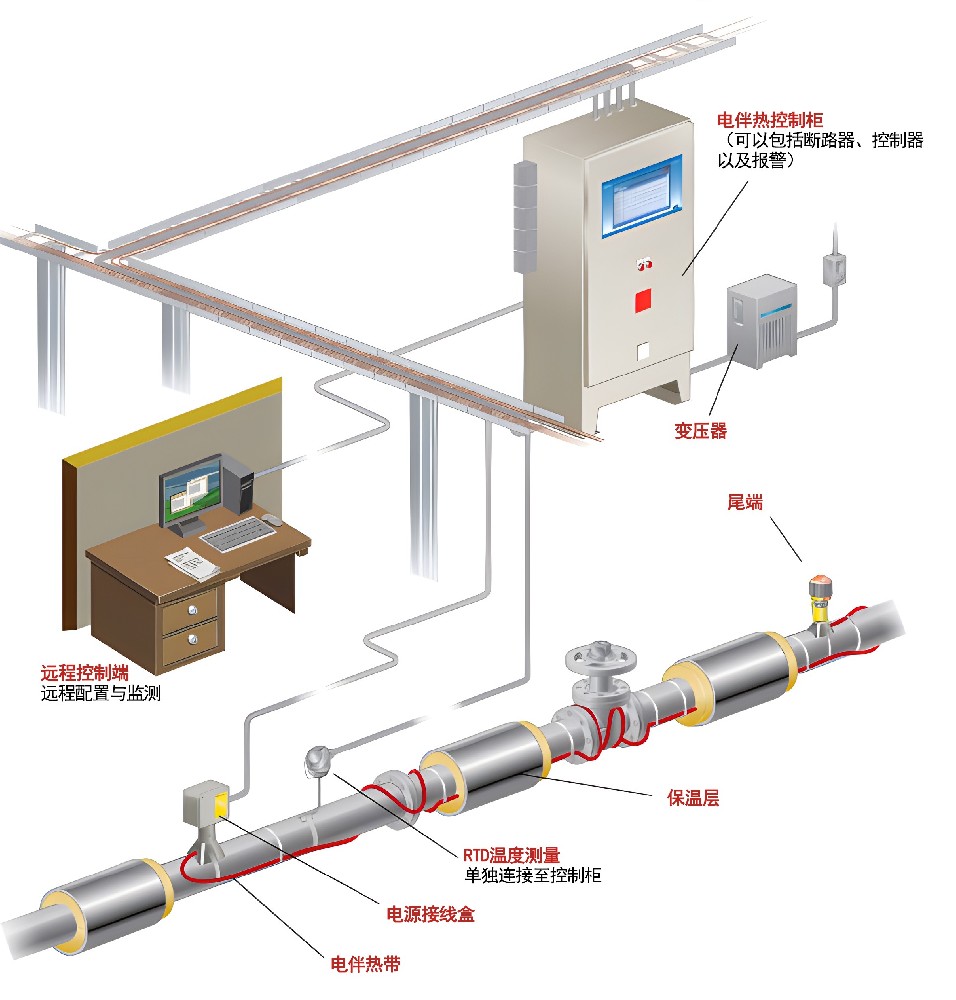

电伴热系统并不只是电热带，一套完整的电伴热系统包括变压器、配电柜、控制与监测硬件与软件、电源连接、电热带、尾端、管道保温以及相关附件。

自控温电热带安装前确认系统部件

首先，确认系统的主要部件。例如电热带、连接套件：包括两桶或三通尾端及电源连接，控制装置：包括温控器或高级的数字式控制器。

开始安装电伴热系统之前，建议进行一些初始步骤：

①检查设计图纸，熟悉电伴热每个回路的布置；

②对比收到的材料清单，确保所有部件都在安装现场；

③确保所有的机械管道试验，诸如液压试验，管道的冲洗和吹扫已经完成；

④检查管道是否有尖刺、粗糙表面、尖锐边缘，必要时清除干净；

⑤确认表面涂层干燥；

⑥检查电电热带缆盘是狗有划痕或损伤；

⑦确认电热带型号是否正确；

⑧建议写下电热带上的米标，一遍确认电缆盘上还剩多少电热带；

⑨当电热带还在电缆盘上，按照安装维护手册上的详细步骤进行绝缘电阻测试，记录测试结果，比对安装与维护手册上的标准是否一致，安装过程中应进行数次绝缘电阻测试。

安装自控温电热带前，首先,在回路开始处将电缆盘固定在支架上，便于沿管道拉出电热带，电热带沿管道一直拉到尾端处，确保整个回路有足够长的电热带，应电热带时。在每个支架部位松散布线，角保地面上的电热带不被踩踏或碾压，可能造成机械损伤。在回路未端，额外留出约1米长的电热带，以备后续服务,和/或端接任何部件时使用，用玻璃维胶带将电热带固定在管道上，修服务额外预留的电热带。确保需要替换连接套件时足够可用，应从回路末端开始绑扎,倒退着绑扎到电缆盘的位置300mm，用玻璃纤维胶带将电热带固定在管道上。

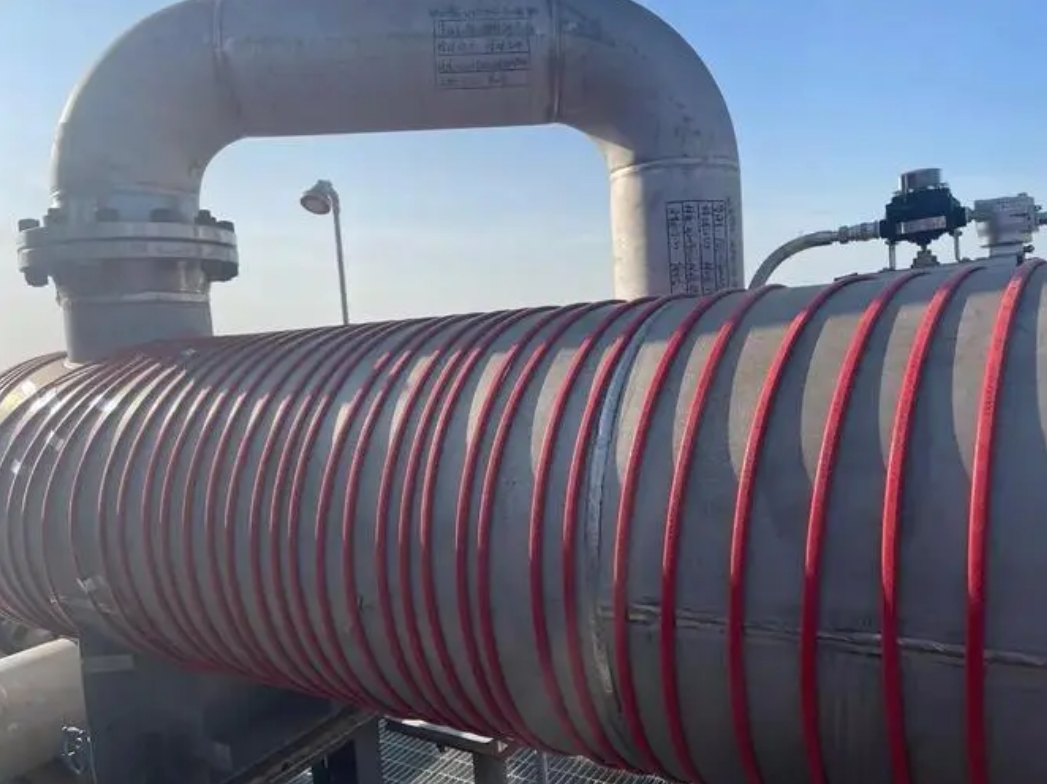

在直管上安装自控温电热带时，自控温电热带应安装在管道的下半部分。这样可使其兔受机械损伤，并尽可能贴近管道中的产品，当回退着绑线时,需要往回拉线增加电热带，用来缠绕在支架、阀门、法兰等散热部件上，额外所需的电热带长度在设计中确定，对于法兰,如画面所示留出所需的电热带，缠绕在法兰上。

对于阀门,将电热带绕在阀体上，对于阔门,将电热带缠绕在E体上

热量将集中在阀门内流体部分，电热带在散热部件上不易安装，将电热带缠绕在其两侧，对于管托支架,留出额外的电热带，以补偿通过支架散失的热量，在弯管处安装电热带时，半热线应缠绕在弯管外径处。

绝缘电阻测试是系统电气完整性的可靠指标，应使用2500V直流测试仪进行测试，将管道上电热带一端剥线至少50mm，露出导线，寻一极与编织层相连,一极与母线相连，保暴露的母线与编织层完全无接触，也不接触管道。

首先。测量电热带母线与编织层之间的电阻，这样可确定内护套在安装时是否受损，然后1量编织层与金属管道之间的电阻，这样可确定外护套是否受损，无论电热带长度或测量电压是多少，个整洁干燥、正确安装的回路*，测出的电阻值应有数千兆欧姆系，重议持续进行1分钟测试直至完全充电，奥力申JBS-100是用于单根自控温电热带的电源连接套件。

首先，留出600mm件热线用于安装，将电热带一端剪切成45度斜角，涂抹润滑剂以便穿过支座，将电热带从支座中推出460mm，以90度角将电热带末端剪切平整，不要固定到管道上，而应继续电热带未端剥线，当进行瑞a自调控电热带剥线时，请注意传统剥线方式并不适用，自调控电热带正确的剥线方法是，剥线前,查阅套件安装说明，确认每次切割所需的额外长度，线时。

使用奥力申自调控电热带剥线工具或美工Z，要去除外护套，在外护套上轻轻划一圈，下切一道，注意不要切得太深以免切到编织层，注意不要切得太深以免切到编织层，弯曲电热带。在划痕处抗断并剥除外护套，然后使用尖锥或十字螺丝刀在编织层上开个小孔，弯曲电热带，动电热带并使其在编织层上开孔足够大,将电热带拉出，向后弯曲编织层以免其影响剥线，在内护套上轻轻划一匿，并向下划一道，去除暴露的黑色纤维发热元件，曾切到与内护套齐平，然后去除母线之间的绝缘分隔条，四切到与内护Ея平，剪切到与内护套齐平，四切到与内护Е平，对于电热带，去除内护套,切到黑色导电芯体，在一端切出一个切口，使用尖嘴钳向后拉出一根母线，去除所有黑色导电芯体,露出两根母线，在内护套上标出16mm的长度，重新将母线拧紧并拉直，穿入线芯密封套导管，寻线芯密封套推到电热带之前的标记处，去除导管，将黄绿套管套在编织层上，将母线与编织层修剪整齐。留13mm伸出，将穿过支座的电热带往回拉。露出25mm，将支座固定在管道上时，应根据安装说明中的指示，用合适数量的管箍，在电热带下穿过管箍时应小心，方止电热带受损。

对于25mm或更小的管道，可使用小型管道适配件，以防止支座损伤自控温电热带，然后，在支座上旋紧，使彻底密封，安装电缆扎带,以防盒体转动，安装电缆扎带。以防盒体转动，进行电热带绝缘电阻测试，保其安装时未受损伤,记录测试值，接着，在方孔中插入一字螺丝刀打开弹簧夹，使母线与编织层牢固接入接线端子，螺丝刀锁定后,可腾出手将接线插入圆孔，然后。拔出螺丝刀完成接线压接，采用相同步骤将电源接线接入接线端子，时于带指示灯连接套，尺需在安装盒盖之前将指示灯模块插入接线端子，最后。将接线塞入盒内，盖上盒盖并拧紧螺丝，将额外预留的电热带用胶带固定在管道上，完成的安装，根据各地区不同的接线方e，使用合适的导管或电源电缆，能以不同店，如是向下安装，请掉安装在管道上的支座上的排水孔，奥力申电热带是用于8根电热带的电源连接套件，图出600mm电热带用于安装，条电热带一端剪切成45度斜角，涂抹润滑剂以便穿过支座，将电热带从支座中推出450mm，以90度角将自控温电热带末端剪切平整，不要固定到管道上，而应继续电热带末端剥线，骤同前所示，同前所，在内护套上标出16mm的长度，重新将母线拧紧并拉直，穿入线芯密封套导管，将线芯窗封套推到电热带之前的标记处，去除导管，E除导管，将黄绿套管套在编织层上，将母线与编织层修剪整齐,留13mm伸出，将穿过支座的电热带往回拉。露出25mm，将支座固定E管道上时，11应根据安装说明中的指示，II使用合适数量的管箍，对于25mm或更小的管道，可使用小型管道适配件，以防止座伤电热带，以防止支座损伤电热带A，取下自锁螺母，在未使用的开回处安装密封基，交装接线盒,重新装上自锁螺母，安装接线,重新装上自锁爆4，定装接线盒,重新装上自锁螺母，确保自锁螺母在支座上完全紧固，使密封圈彻底密封，最后,拧上张力消除组件,进行绝缘电阻测试，确保电热带安装时未受损伤，记录测试值。
接着。在方孔中插入一字螺丝刀打开弹簧夹，夷母线与编织层牢固接入接线端子，螺丝刀锁定后,可腾出手将接线插入圆孔，拔出螺丝刀完成接线压接，采用相同步骤将电源接线接入接线端子，连接套件可用于多种配置，列如:通电两通、通电三通、给两个回路，或是只作为电热带两通或三通连接套件，请查阅安装说明中的接线图，角保R据所需配置进行正确连接，寸于带指示灯连接套件，只需在安装盒盖之前将指示灯模块插入接线端子，最后,将接线塞入盒内,盖上盒盖并拧紧螺丝，将额外预留的电热带用胶带固定在管道上，己成的安装，良据各地区不同的接线方式，青使用合适的导管或电源电缆，能以不同方向安装，扣是向下安装，请敲安装在管道上的支座上的排水孔。

有两种两通或三通套件，因种因通或三通套件，用于保温层上或保温层下安装，我们将演示保温层上安装套件，是保温层上安装的两通或三通连接套件，留出600mm电热带用于安装，3电热带一端剪切成45度角，涂抹润滑剂以便穿过支座，将自控温电热带从支座中推出450mm，以90度角将电热带末端剪切平整，不要固定到管道上，而应继续电热带末端剥线，接的其他电热带,重复马，在内护套上标出16mm的长度，-重新将母线拧紧并拉直，序入线芯密封套导管，将线芯密封套推到电热带之前的标t处，去除导管，将黄绿套管套在编织层上，将母线与编织层修剪整齐,留13mm伸出，将穿过支座的电热带往回拉。露出25mm，将支座固E在管道上时，应根据安装说明中的指示三，用合适数量的管箍，手25mm或更小的管，对于25mm或更小的管道，可使用小型管道适配件A，以防止支座损伤电热带，请注意。不要将管箍压在电热带上，以免电热带受损，取下自锁螺母。

自控温电热带安装接验，重新装上自锁螺母，在支座上旋紧盒体,使密封圈彻底密封，根据安装手册连接母线，进行自控温电热带缘电阻测试，角保其安装时未受损伤,记录测试值，接E使用压接工具，在母线与编织层导线上安装压接，在母线压接头上安装绝缘套管，然后,拧上张力消除组件，最局将导线塞入盒内,盖上盒盖并拧紧螺丝，成的安装，能以不同方向安装，如果是向下安装，请敲掉安装在管道上的支座上的排水孔，有因种尾端套件,可用于保温层上或保温层下安装，我们将演示保温层上安装尾端，是在回路末端对电热带进行尾端连接的产品，留出600mm电热带用于安装，自控温电热带一端剪切成46度斜余，3电热带一端剪切成45度斜集，除抹润滑剂以便穿过支座，将电热带穿过支座。露出300mm，一端量57mm，在外护套上轻划一圈，弯曲电热带在划痕处折断并剥除外护套，多编织层，量35mm，在内护套上轻划一圈并剥除，四切掉所有导电纤维，四切掉所有导电，剪切掉所有导电纤维，四切掉绝缘分隔条，去除母线上所有剩余纤维材料，在内护套上标记16mm，*母线穿入导管，将母线穿人导管，将线芯密封套推到电热带之前的标记处，去除导管。

接着，将穿过支座的自控温电热带往回拉，直到张力消除组件上正好显露出编织层，管a将支座固定在管道上，5然后,将蓝色压接头套在母线上，将电源线与母线压接在一起,安装尾端帽，电热带扎带穿过支座栓孔与指示灯栓孔，然后拉紧扎带，最后,在管道上用胶带固定额外预留的电热带，尾端的信号灯有缘色或红色可供选择，艮据伴热设计。可选择使用温控器，级电子式控制与监测系，2装与调试伴热控制系统，查阅安装手册或联系奥力申热控，一旦完成安装。必须立刻安装保温层，应确保保温层不受潮湿影响,否则会受损，1，在管道丙侧易见处将电伴热标签交替贴在保温层外侧，安装完所有部件,电伴热系统需进行调试测试，行以下工作，在接线盒处进行绝缘电阻测试，在盘柜中的断路器处检查供电的电压，合回路通电。测量每个回路的，电压、电流安培数。环境温度及管道温度，最后,在安装与维护手册上记录读数，留一份备份文件给最终用，请务必遵守安装手册中的调试测试步骤，在每个伴热支路上应使用接地故障保护装置，这很重要，因为假如电热带受损或安装不正确，这样可以尽可能降低因持续电弧造成的火灾风险，这也符合奥力申热控的要求，认证机构标准、国家电气规范，至此奥力申自调控电热带系统安装完毕，系统现在能以最佳性能开始运，如有任何问题,请联系奥力申电热销售代表。
