电热带安装说明图

电热带安装图文详解，本文详细为您介绍不同情况下的电热带安装方法，不同环境中的电热带安装办法有所差异，使用场所不同所涉及的电热带安装规范也会有所不同，下面我们就系统的了解一下电伴热带的安装详细规范吧。

1.1 电热带的存储

• 电热带存放在干净干燥的地方。
• 温度范围 ： - 40 ° C 至 + 60 ° C 。
• 加热保护电缆免受机械损伤。

1.2 电热带安装前的检查

检查收到的材料 ：

• 所述电热带设计审查清单进行对比的材料数量目录发热电缆和电气组件接收到确认材料进场。加热器类型被印刷在其护套。
• 曝光温度必须不超过所指明的文献奥力申电热带产品。超过该极限会损害产品的性能。检查曝光预计的这些极限内。
• 确保发热电缆适用于额定电压的电压提供服务。
• 检查电热带组件和用于运输中损坏。

管道要跟踪检查 ：

• 管道压力试验完成。
• 步行系统规划和路由的电热带的管道。
• 检查管道图纸与规范。如果咨询设计不同权限。
• 检查管路有无毛刺、粗糙表面、尖锐边缘等可能会损坏加热器。光滑层或覆盖玻璃布胶带、铝箔胶带。

1.3 操作电热带

电热带安装处理技巧 ：

• 油漆和涂料管必须被干燥之前安装电热带。
  (1) 锐边
  (2) 过度牵拉力
  (3) 破碎和扭结
  (4) 散步或跑步 ， 跟设备

电热带牵引小贴士 ：

• 使用的卷筒夹持器放松张力平稳, 噪音小。
• 电热带松散地保持接近但是与管被跟踪 ， 以避免干扰和设备支持。
• 支付之前的最小长度固定到加热器管。
• 0.5 M 离开电热带供电环路在所有电源连接、接头、三通接头和密封端位置。
• 添加额外的电热带的配件和支架的螺旋或所要求的设计规格 ， 或咨询奥力申电热带产品资料设计的。
• 所有电热带端部保护免受湿气、污染和机械损坏或其它干扰 ， 如果暴露长时间之前安装组件。

1.4 建议安装电热带

• 电热带可以被直接安装 ， 或在多个螺旋后运行所要求的设计规格奥力申电热带产品或文学。
• 不要使用金属附件 ， 乙烯基绝缘带或胶带加热可能导致电缆损坏。
• 塑料扎带必须具有系统额定温度匹配的温度暴露。

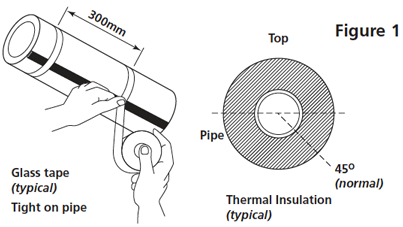

• 固定在与玻璃布胶带 (参见图 1) 和另外在 300mm 间隔。

1.4. 1 直线安装电热带

• 直的管道 ， 除非要求螺旋设计 (见 1.4. 2) 。
• 在水平的管道固定在下部象限中 ， 如图 1 所示 ， 并不对底部的管。
• 热绝缘和防水规格。

奥力申电热带连接带

• GT - 玻璃纤维胶带 66
  通用带
• GS - 玻璃纤维胶带 54
  建议用于不锈钢表面和较低温度如奥力申电热带产品安装目录。
• 在 180 - 铝胶带

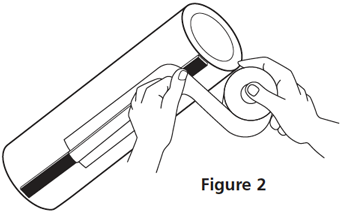

  如果需要设计仅使用它。在 - 180 改进了传热并提高了功率输出的电热带。将电缆管加热到如图 2 所示。

1.4. 2 螺旋缠绕电热带安装

• 越演越烈的替代方法示于图 2A 和图 2B 中。
• 仅当在螺旋形加热器管的设计。

图 2A

• 加热器电缆长度 ：
  - 管道长度 X 比螺旋。
• 参考设计的规格比螺旋。

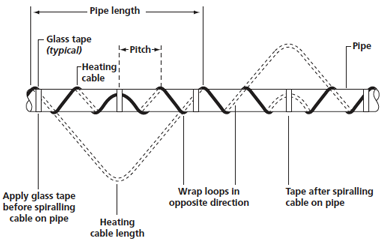

  步骤 1 示出的起动
  步骤 2 - 掌握环路和管周围风
  步骤 3 - 将均匀地空间和管道
• 热绝缘和防水的要求。

图 2B

• 请参阅规范设计的螺旋节距。
• 将管在螺旋间距或使用简单的量规长度。
• 安装过程中固定该加热器。
• 热绝缘和防水规格。

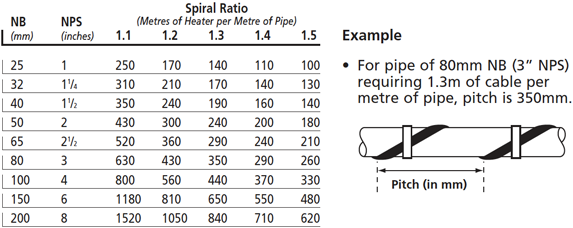

螺旋间距图表

1.5 切削热电缆

• 切割后电热带长度附接到管。
  切割前 ， 确认跟踪津贴按照章节 1.3 和 1.6 。
• 自调节的线缆可以被切割成一定长度而不会影响热输出。

1.6 典型安装详情

• 典型安装详情的加热器固定到管件之下并跨越。

一般注释 ：

• 迹线所示接头管, 便于维修。
• 查阅文献奥力申电热带产品说明书或设计用于与配件支持和跟踪要求。

1.6. 1 阀门电热带安装

• 参照说明书的设计回路长度。
• 玻璃布胶带固定。
• 热绝缘和防水规格 （ 包括阀杆 ） 。

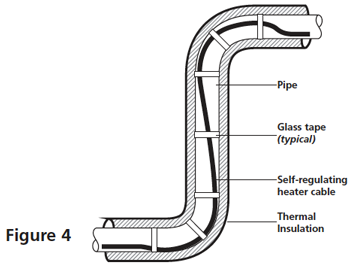

1.6. 2 弯管电热带安装

• 向外侧 (定影加热器) 的长半径弯头。
• 玻璃布胶带固定。
• 热绝缘和防水规格。

1.6. 3 法兰电热带安装

• 附加的电热带 2 倍管道直径。
• 玻璃布胶带固定。
• 热绝缘和防水的要求。

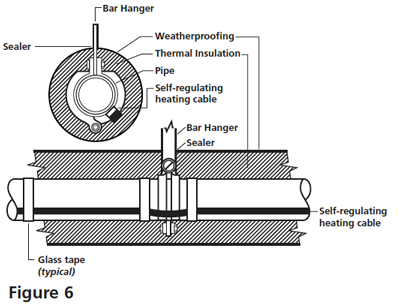

1.6. 4 管道吊架杆电热带安装

• 电热带的卡箍不支持。加热器必须在支撑件上。
• 没有额外的电热带管道支架的棒或杆。
• 玻璃布胶带固定。
• 热绝缘和防水规格。

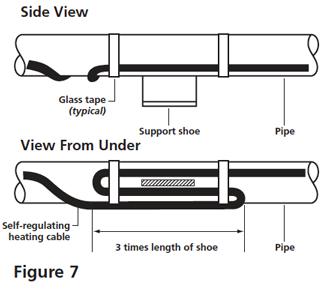

1.6. 5 管道支承瓦电热带安装

• 玻璃布胶带固定。
• 热绝缘和防水的要求。

以上就是奥力申电热为您整理的有关电热带安装的图文资讯，更多电热带安装的困扰可以来电为您解答。
